Sensore di corrente NanoFlex™
Sensore Rogowski per analizzatori NanoVIP®
Basati sul principio dei Rogowski coils, i sensori di corrente NanoFlex™ permettono la misura di un ampio range di correnti (da 6A fino a 3000A) garantendo, grazie ad un cordone particolarmente sottile (solo 5,5mm di diametro) una elevata flessibilità..
PRECISA, FLESSIBILE, RESISTENTE
- Utilizzabile su analizzatori della famiglia NanoVIP® senza necessità di alimentazione o amplificazione esterna.
- Dotata di sistema di riconoscimento automatico se utilizzata sui più recenti analizzatori della serie NanoVIP®: TWOTM, CUBETM e QUADRATM
- Cordone di soli 5,5mm di diametro.
- Flessibile e leggera
- Progettato per la misura di correnti alternate in un ampio range di valori: da 6A a 3000A
- Grazie alle sue caratteristiche meccaniche può essere facilmente avvolta in due spire per portarne il range di misura da 3A a 1500A con un aumento della precisione stessa
- Ottima risposta alle rapide variazioni di corrente, non essendo soggetta all’induzione delle correnti di Fourier.
- Altissima linearità dovuta all’assenza di saturazione magnetica anche in presenza di correnti molto alte, come nel caso della trasmissione di energia elettrica, saldatura elettrica o applicazioni che implicano impulsi ad alta potenza
- Il particolare sistema di chiusura ne permette un uso sicuro anche indossando i guanti di sicurezza
Caratteristiche

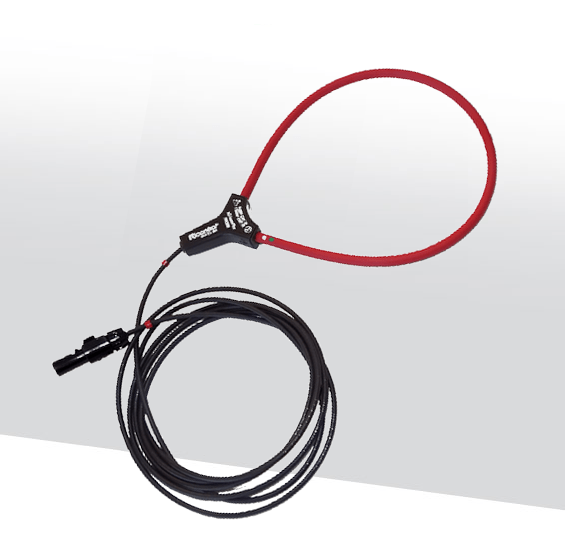

NanoFlex™ è un sensore di corrente con una parte attiva (bobina Rogowski) caratterizzata da una elevata flessibilità che ne permette l’installazione nelle posizioni più impegnative. Il particolare sistema di chiusura ne permette un facile utilizzo anche con i guanti di sicurezza. Non essendo soggette a fenomeni di saturazione magnetica, offrono una elevatissima linearità, un basso sfasamento e un’ampia gamma di misura.
NanoFlex™ è utilizzabile su tutti gli analizzatori della famiglia NanoVIP® di ultima generazione (produzione dal 2015 in avanti con riconoscimento automatico delle pinze amperometriche) ad eccezione del modello DS che può montare la sola pinza DC.
Per gli analizzatori NanoVIP® meno recenti (privi di riconoscimento pinza) sono disponibili opportuni adattatori che ne consentono comunque l’utilizzo.
Brochure sensore di corrente NanoFlex™ 500 kb 108 downloads
Sensori di corrente flessibili (da 6A a 3000A) per analizzatori della famiglia NanoVIP® ...| Measured range | 6A up to 3000A |
| Operating voltage | 600V rms or DC (CAT IV) 1000V rms or DC (CAT III) |
| Voltage at sensor terminals | 39,1µV/A at 50Hz on 10kΩ load |
| Accuracy | ≤ 1 % + 0.3 A (only sensor) |
| Linearity | <0.3% |
| Phase shift | -90° ± 0,5° at 50 Hz |
| Interchangeability error | ≤ 0.5% (maximum error between 2 sensor for the same measurement point) |
| Influence of temperature | 0.05%/10 °k from -20 °C to +60 °C |
| Influence of humidity | 0.1% from 10% to 90% RH |
| Influence of conductor position with non sensor deformation: | ≤ 1.5% |
| Influence of adjacent conductor placed 1cm from sensor: | ≤ 0.7% of the adjacent current at 50Hz |
| Influence of sensor deformation (flattened/oblong shape): | ≤ 0.5% |
| Common mode rejection | ≥ 100dB for a voltage of 600V / 50Hz applied between the sensor enclosure and the secondary |
| (1) Conditions of reference | 23 °C ± 5 °K, 20% to 75% RH Continuous external DC magnetic field (earth field) < 40 A/m Absence of external AC magnetic field External electrical field < 1 V/m Position of conductor measured: centred in the measurement coil Shape of measurement coil: quasi-circular Measurement instrument input impedance (oscilloscope) ≥ 1 MΩ Frequency and form of signal measured: 40 to 400 Hz sinusoidal |
| Electrical safety | Class II equipment with double or reinforced insulation between the primary and the secondary (winding connected to the connection cable) as per EN 61010-1 & EN 61010-2-032: – 1000V CAT III, pollution degree 2 – 600V ACT III, pollution degree 2 – Type-B sensor |
| Dimensions | Ø of sensor: 5.5mm approx. Sensor lenght: 400mm Output cable length: 2m |
| Weight | 60g |
| Operating temperature | -20 °C to +60 °C |
| Storage temperature | -40 °C to +80 °C |
| Max temperature of clamped conductor (measured) | ≤ 90 °C |
| Operating altitude | 0 to 2000 m (for 600V CAT III) |
| Storage altitude | ≤ 12000m |
| Casing protection rating (leakproofing) | IP50 according to EN 60529/A1 Ed.06/2000 |
| Self-extinguishing capability | UL94 V0 |
| 4AAZARP | PINZA NANOFLEX 3000A CON RICONOSCIMENTO |
