MISURAZIONE
POLAR AIR
Polar AIR è uno strumento multifunzionale da pannello (96 x 96 mm.) della famiglia POLAR, particolarmente orientato al monitoraggio remoto delle grandezze elettriche.
È dotato di un display grafico 128×128 di grandissima visibilità e di comodi tasti frontali per la consultazione diretta e il setup. Dispone di un ampio ventaglio di misure elettriche come tutti i modelli della serie POLAR.

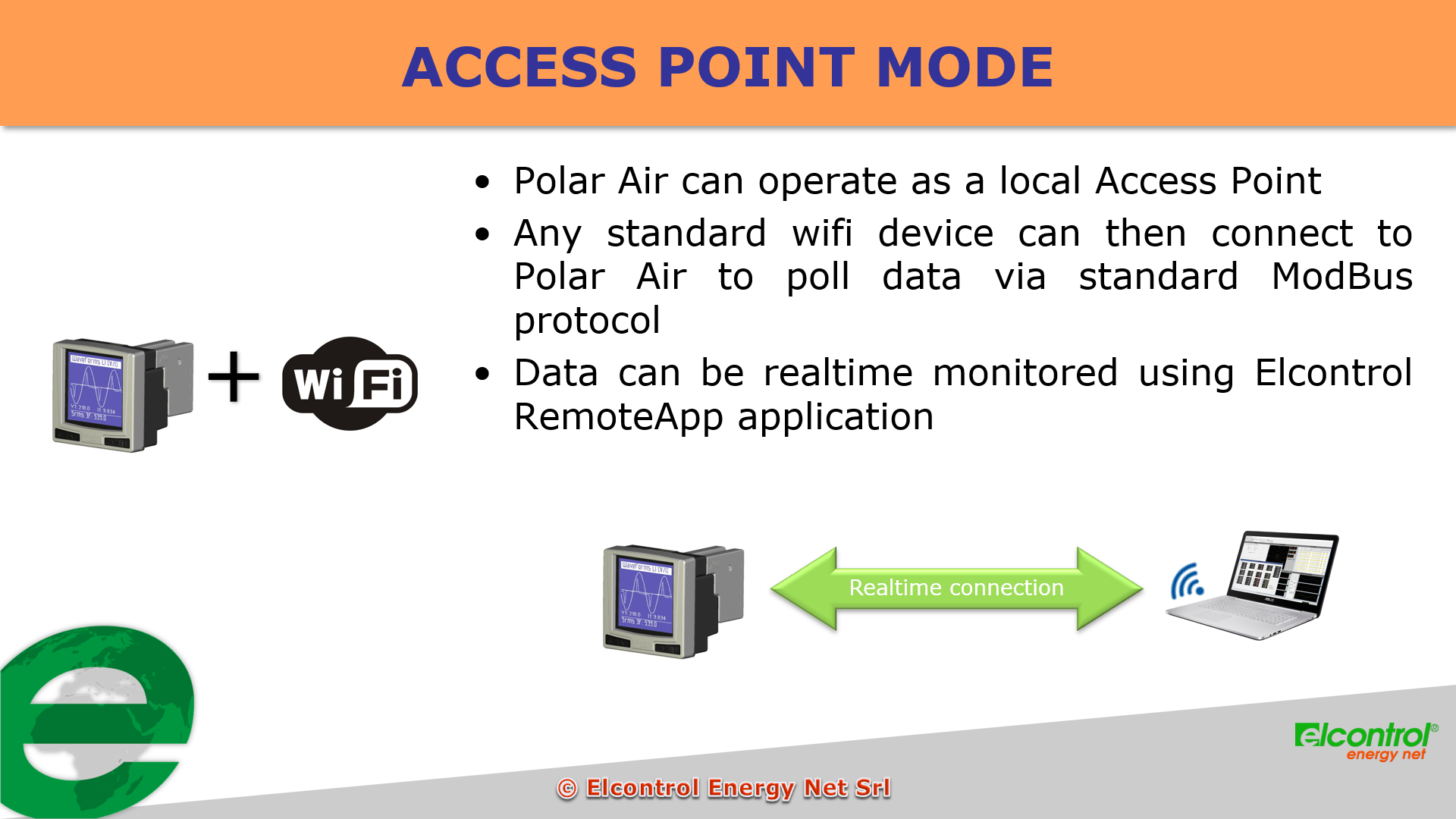

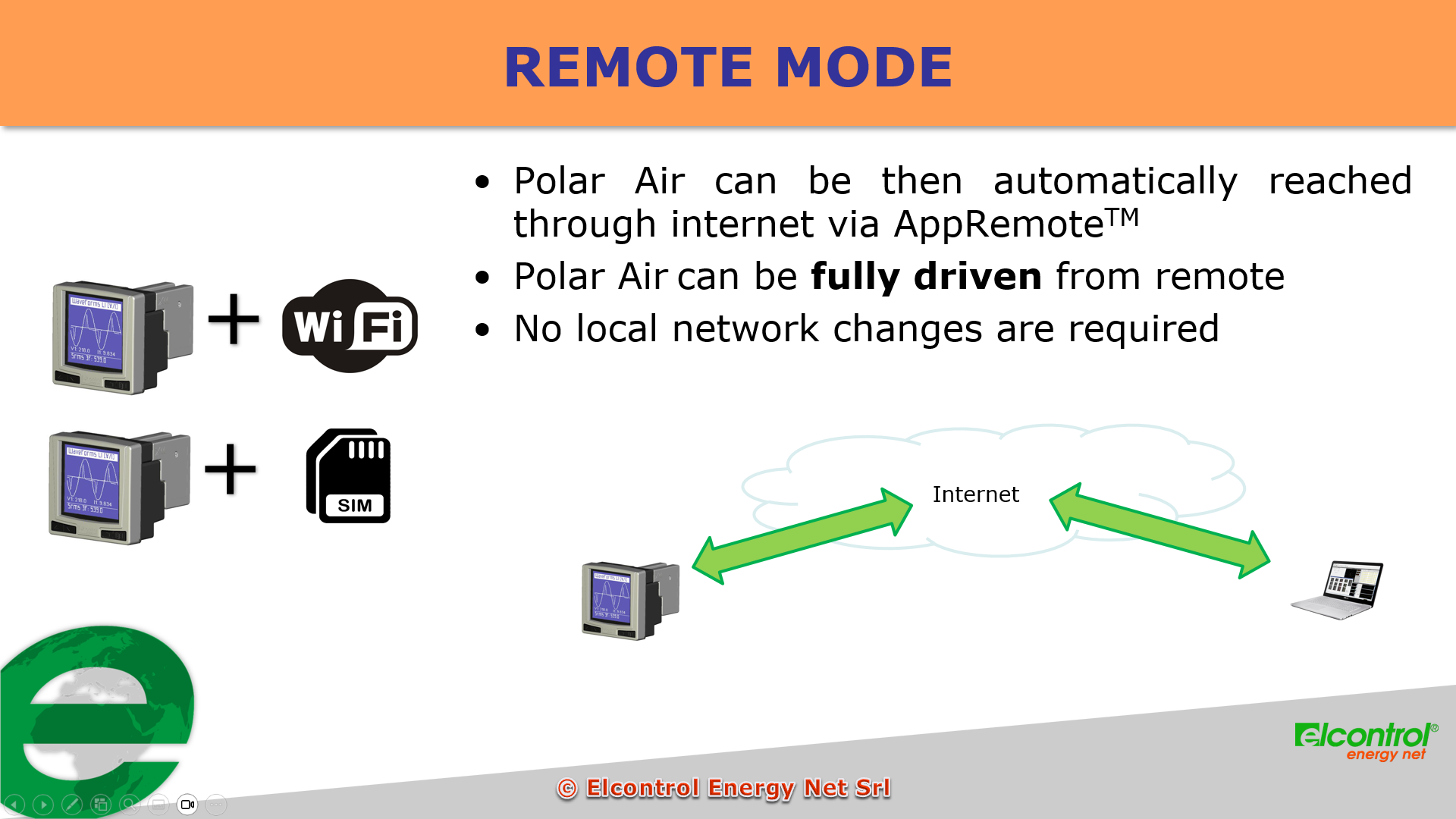

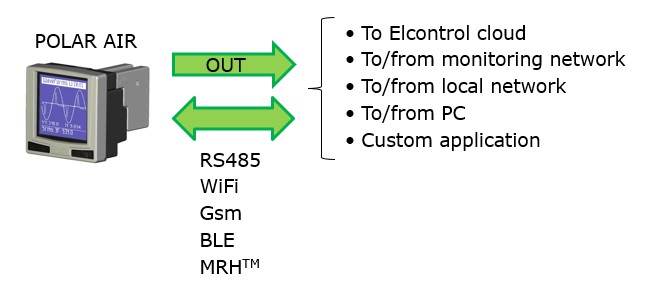

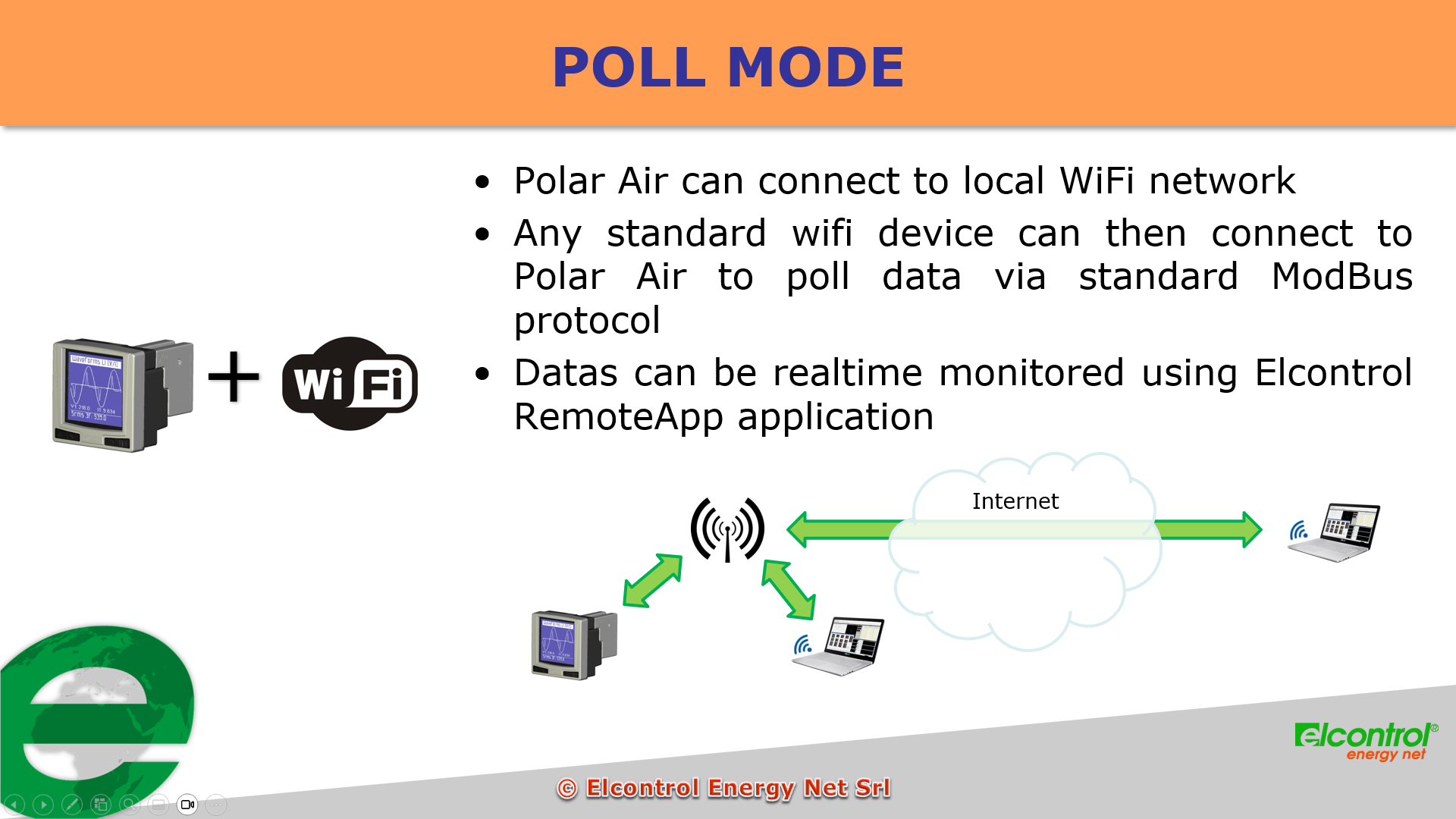

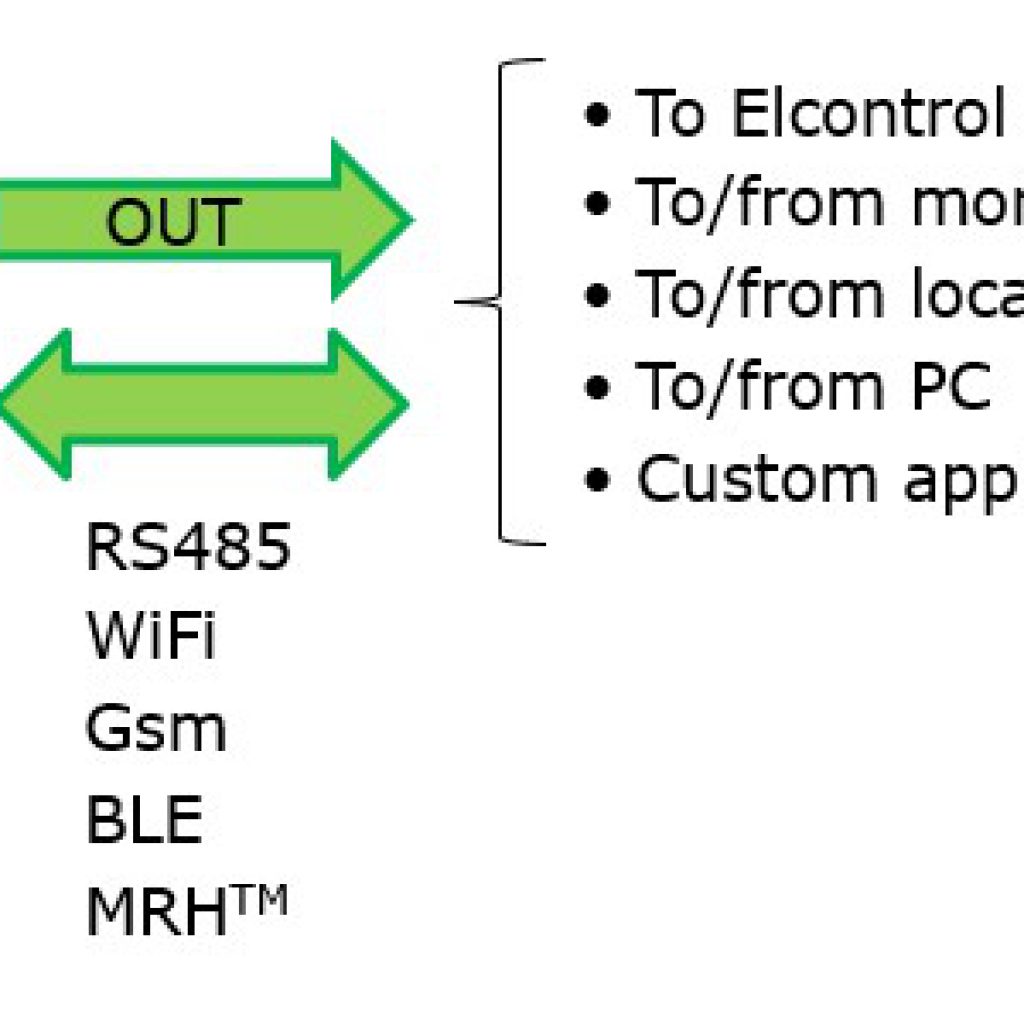

Il modello AIR può montare molteplici opzioni di comunicazione per permettere la massima flessibilità di organizzazione e configurazione di una rete di monitoraggio.

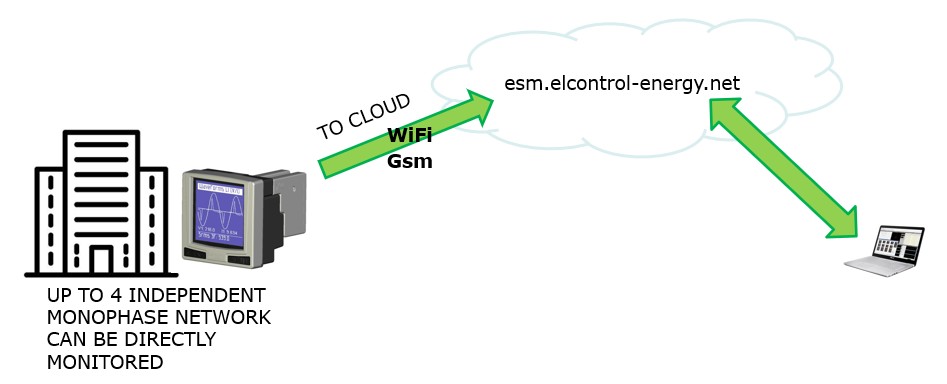

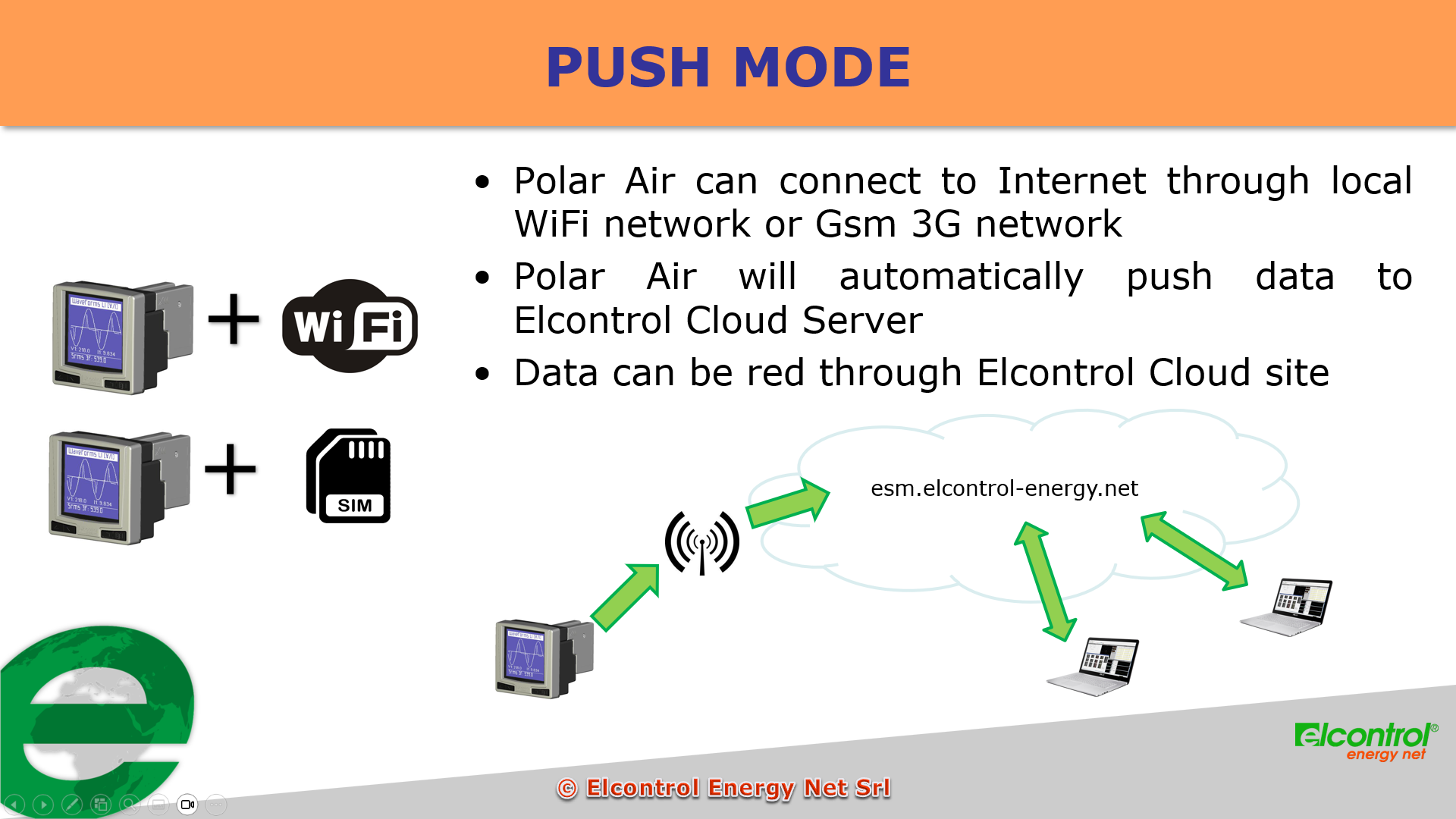

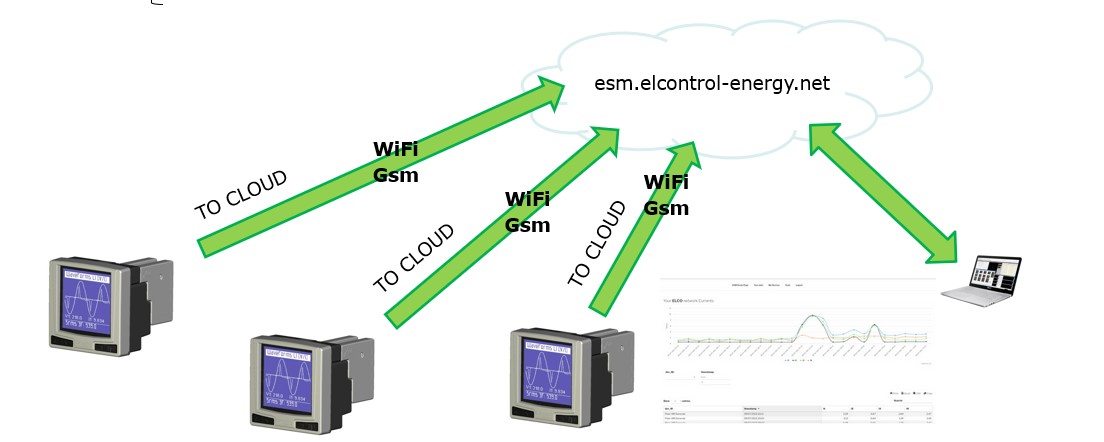

La comunicazione WiFi, unitamente al cloud gratuito Energy Studio Free di Elcontrol, offre una soluzione rapida ed economica per l’implementazione di una rete di monitoraggio.
Le connessioni ai cavi di alimentazione ed ai cavi di misura delle tensioni e delle correnti si effettuano tramite i morsetti da 2.5 mm2 posti nel retro dello strumento.
Per la misura delle correnti è necessario utilizzare tre TA con secondario 5 A.
Può essere utilizzato su reti monofase, bifase, trifase in bassa e media tensione. Le funzionalità evolute e il software di analisi in dotazione lo rendono uno strumento adatto alle esigenze professionali più gravose.
Nato per comunicare
- Ridotti ingombri in profondità nel pannello
- Frontale IP65
- Alimentazione switching 90/230 Vac e 90/300 Vdc (+ opzione 24-48 Vdc)
- Analisi dei parametri di qualità dell’energia
- Scalabile grazie alle opzioni plug & play da inserire posteriormente
- 3 canali di misurazione della tensione fino a 600V CAT III con la precisione dello 0,25%
- 4 distinti ingressi di corrente (3 + 1 per la corrente di neutro), con la precisione dello 0,25%, con 4 TA interni per un migliore isolamento elettrico;
- 6 diversi sistemi elettrici analizzabili (monofase; bifase; trifase a 3 fili sbilanciato; trifase a 4 fili sbilanciato; trifase a 3 fili equilibrato; trifase a 4 fili equilibrato)
- Multilingua
- Display customizzabile, scegliendo quali grandezze visualizzare a rotazione nella parte inferiore e ruotandolo di 90° in funzione della comodità di lettura
Applicazioni
Polar Energy include un potente motore di analisi e calcolo che consente un ampio spettro di misure e funzionalità:
- Misure standard anche secondo la IEC 61000-4-30 di V, I, P, Q, A, F, PF, THD%, valori istantanei/min/max/avg, assorbiti e prodotti, contatori di energia (kWh, KVA, kVAr) assorbita e generata
- Misura di THDI e THDV totali
- Visualizzazione della forma d’onda
- Visualizzazione grafica dei TREND (andamento nel tempo) di 6 grandezze selezionabili
- Possibilità di definire allarmi
- Connettività WiFi e MRH per la massima flessibilità
- Nella versione WiFi, direttamente collegabile a Energy Studio Free
| Dimensioni interne quadro | 96x96x58 mm or 96x96x96 mm (quando presenti moduli opzionali) |
| Dimensioni complessive | 96x105x40 mm or 96x105x77 mm (quando presenti moduli opzionali) |
| Sicurezza | 600V CAT III |
| Grado di protezione | IP65 frontale, IP30 parte interna quadro |
| Peso | 320g + 35g per opzione |
| Tipo | LCD dot matrix retroilluminato bianco |
| Lingue | Inglese – Spagnolo – Italiano – Tedesco – Francese |
| Connessioni elettriche | Terminali rimovibili con viti di ritegno |
| Comunicazioni | 485 (opzione) |
| Temperatura di funzionamento | da -10 a +55 °C |
| Umidità relativa | Max 95% |
| Alimentazione AC | 90-230V ±10% 50-60Hz 8VA |
| Alimentazione DC | 90-300V ±10% 8W, 12-24V ±10% (option), 48-60V ±10% (option) |
| Consumo | 5VA |
| Sezione cavi | 2,5mm |
| Sistemi monofase/bifase | – |
| Sistemi trifase 4 fili, equilibrati e non | – |
| Sistemi trifase 3 fili, equilibrati e non | – |
| TENSIONE (TRMS) | |
| Canali | 3 canali + neutro in comune |
| Misure dirette | Fase-Fase 17-700VAC 40-70Hz, Fase-Neutro 10-400VAC 40-70Hz |
| Misure atraverso VT | Rapporto 1-60000, massimo valore visualizzato 20MV |
| Carico permanente | 800VAC |
| Sensibilità | 10V Fase-Neutro, 17 Fase-Fase |
| Sezione cavi | 2,5mm2 |
| CORRENTE (TRMS) | |
| Canali | 4 canali indipendenti con resistenza |
| Consumo | < 1VA |
| Scale | 2 |
| Misure dirette | non disponibile |
| Massima corrente misurabile | 8A |
| Misure attraverso TA | Rapporto 1:60000, massimo valore visualizzato 500kA |
| Sovraccarico permanente | 10A |
| Sovraccarico transitorio | 50A 1 sec |
| Sensibilità | 10mA |
| Sezione cavi | 2,5 mm2 |
| POTENZE | |
| Per fase | < 999 GW,Gvar,GVA |
| Complessiva | < 999 GW,Gvar,GVA |
| CORRENTE (TRMS) | 5 ingressi indipendenti |
| POTENZE | Attiva, reattiva e apparente. Singola fase e totale |
| CONTATORI DI ENERGIA | |
| Grandezze misurate | kWh, kvarh, kVAh |
| ACCURATEZZA | |
| Tensioni | ±0.25% + 0.05%FS |
| Correnti | ±0.25% + 0.05%FS |
| Potenze | ±0.5% + 0.05%FS |
| Fattore di potenza | ±0.5° |
| Frequenza | ±0.01 Hz (40-70Hz) |
| Energia attiva | Class 0.5 |
| Energia reattiva | Class 1 |
| ANALISI EN50160 (solo TOP) | |
| Interruzioni | >500mS |
| Cadute di tensione | >500mS |
| Sovraccarichi | >500mS |
| Conformità CE | 93/68/CEE (materiale elettrico in B. T.); 89/336/CEE e 2004/108/CE (EMC – Compatibilità Elettromagnetica) 2006/95/CE – 72/23/CEE (LVD – Bassa Tensione); 2002/95/CE (RoHS – Restrizioni all’uso di Sostanze Pericolose); 2002/96/CE e 2003/108/CE (WEEE/RAEE – Rifiuti Apparecchiature Elettriche ed Elettroniche) |
| Sicurezza | EN 61010-1 |
| Compatibilità elettromagnetica (EMC) | EN 61326 EN 61326/A1 EN 61326/A2 EN 61326/A3 |
| Temperatura | IEC 60068-2-1 (temperatura di funzionamento) IEC 60068-2-2 (temperatura di conservazione) |
| Vibrazioni | IEC 60068-2-6 |
| Umidità | IEC 60068-2-30 (umidità) |
| Sovraccarico | IEC 60947-1 |
| 4CAAA | POLAR AIR |
| 4ABAE | CONVERTITORE USB/RS485 |
| 4A485 | OPZIONE RS485 |
| 4AALM | OPZIONE 2 ALLARMI |
| 4ADIN | OPZIONE 2 DIGIT |
| 4AVDC | OPZIONE 12-24 |
| 41VDC | OPZIONE 48-60 VDC |
