Utilizzabile per campagne di misura NanoVIP® TWO™ e NanoVIP® CUBE™ (anche versioni WF e 247) con firmware successivo alla versione 5.00; per modelli differenti o firmware successivi, utilizzare NanoStudio Qt.

NanoStudio è un software in ambiente Windows che consente di elaborare i dati registrati dagli analizzatori di energia elettrica NanoVIP® TWO™ e NanoVIP® CUBE™. NanoStudio è in grado di ripetere ed ampliare tutte le analisi effettuate sull’impianto dai suddetti strumenti.

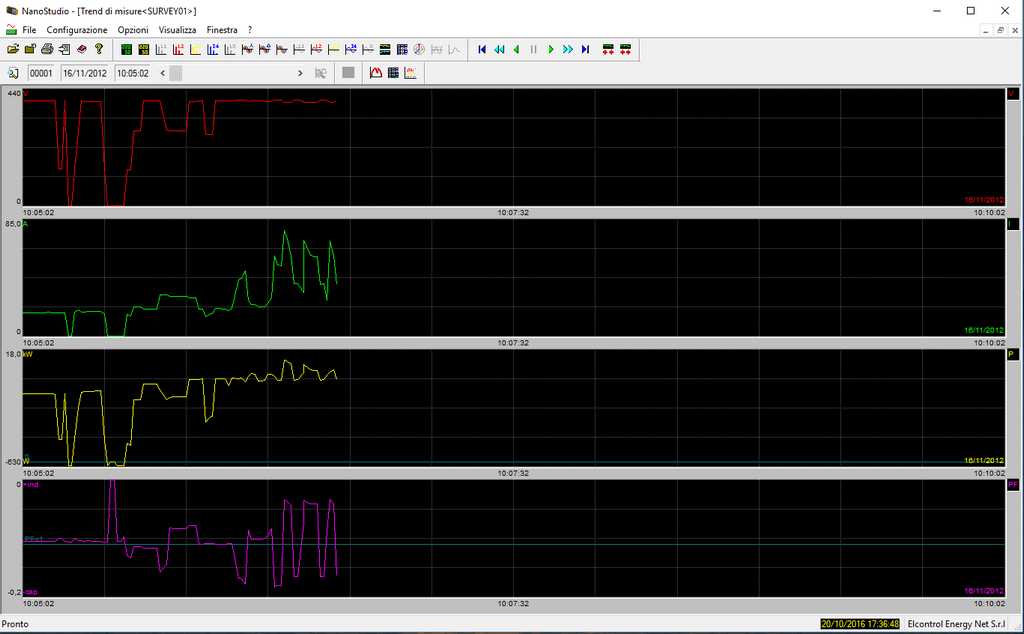

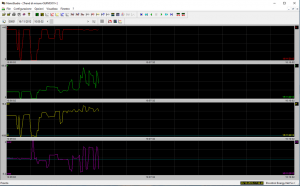

Una volta effettuata la campagna di misura, permette di ricostruire le forme d’onda, i dati energetici, gli eventi verificatesi durante una campagna di misura, ecc.

Le campagne di misura sono salvate da NanoVIP® su una scheda di memoria di tipo microSD. I dati in essa memorizzati possono essere successivamente trasferiti sul PC per l’analisi, la creazione e la stampa di rapporti, l’archiviazione e altre importanti funzioni.

La versione 5.00 include un ampio spettro di funzioni di comunicazione on-line con lo strumento NanoVIP® che vanno ad arricchire il già ampio ventaglio di funzioni presenti nella versione 3.00; tra le quali:

• Download/Upload setup strumento
• Monitoraggio in tempo reale o creazione diretta campagna sul PC
• Possibilità di collegamento contemporaneo a più strumenti
• Pianificazione campagna
• Stampa delle singole finestre
• Redazione report EN50160 per una rapida verifica degli impianti secondo i requisiti EN50160
• Nuove campagne Oscillo in aggiunta alle già presenti Transient e InRush
• Numero illimitato di record in una unica campagna analizzabile

Queste funzionalità possono essere utilizzate indifferentemente via USB (modelli NanoVIP® CUBE, WF e 247) o wifi (modello NanoVIP® CUBE WF) sia diretto in modalità ACCESS che indiretto in modalità POLL.

Per trasferire le campagne di misura (se non fatte in modalità on-line), è sufficiente estrarre la memoria da NanoVIP® (accertandosi sempre che non sia in corso una campagna, al fine di non perderne i relativi dati). Utilizzando un lettore di memorie SD o μSD, si potranno copiare i dati sul disco rigido utilizzando la funzione Copia – Incolla di Esplora Risorse. È anche fattibile aprire i file direttamente dalla μSD. L’organizzazione e le tipologie delle campagne di misura si vedranno in dettaglio più avanti.

È possibile analizzare due o più campagne contemporaneamente. L’unica limitazione è la potenza di calcolo del PC, la memoria disponibile e lo spazio su disco.

La lingua di default può essere selezionata in tempo reale, cambiando opportunamente le impostazioni internazionali per i numeri, valuta, data e ora, ecc. Alla prima esecuzione il programma si auto configura con le impostazioni internazionali locali.
